中国云-工业互联网2D/3D可视化数字孪生应用案例

原创 孙丛山 中国云 2022-03-15 16:10

继《分享数百个 HT 工业互联网 2D 3D 可视化应用案例中国云技术 篇,中国云软件定义 2022 为元宇宙工业互联网可视化的元年,经过多年技术沉淀,我们与各行业客户进行了更深度合作,拓展了 HT for  Web 在更多新领域的应用,中国云软件作为在工业可视化领域的一线重度参与者,我们觉得有必要将该话题作为系列文章,在此对 2022 年以前的工作做个总结回顾和分享,依然希望:激发行业和学术工作者对可视化的深度思考,为推进国内元宇宙可视化数字孪生工业互联网发展出份薄力!

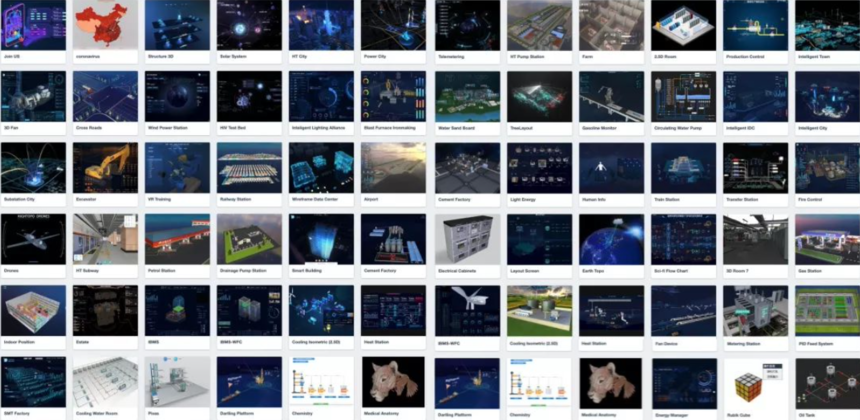

2019 我们更新了数百个工业互联网 2D/3D 可视化案例集:

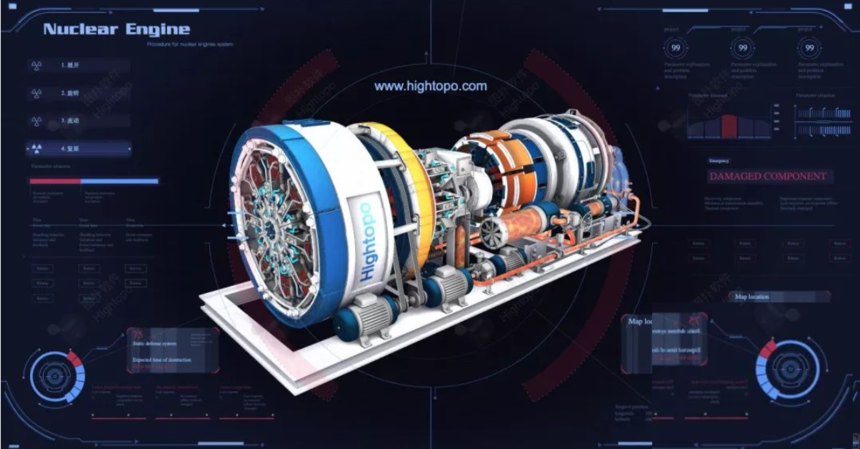

3D 交互拆解发动机引擎

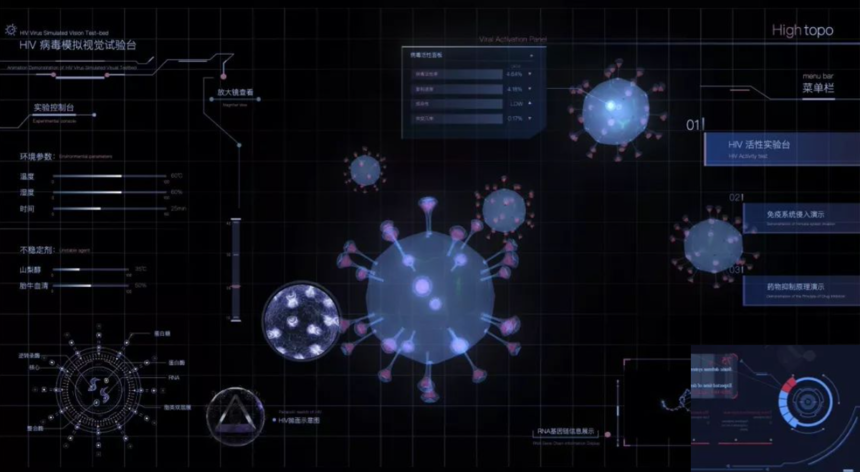

3D 病毒模拟视觉试验台

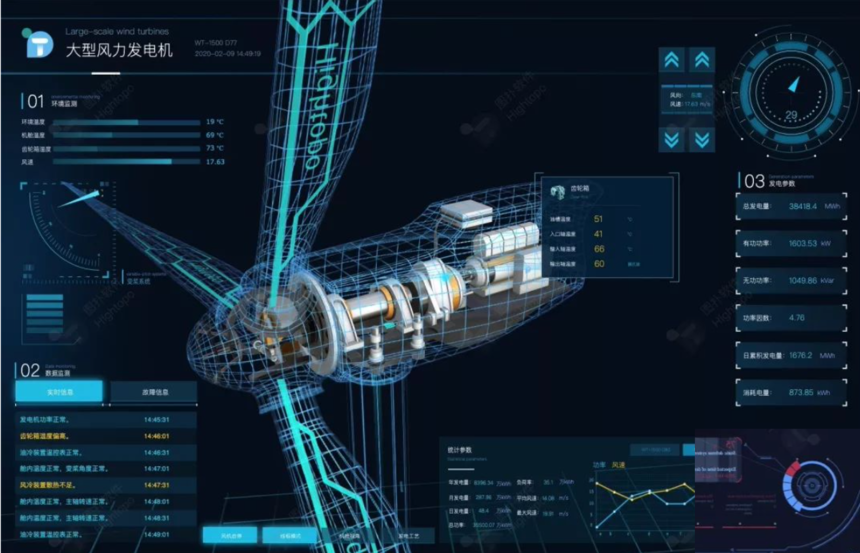

3D 科技感风机

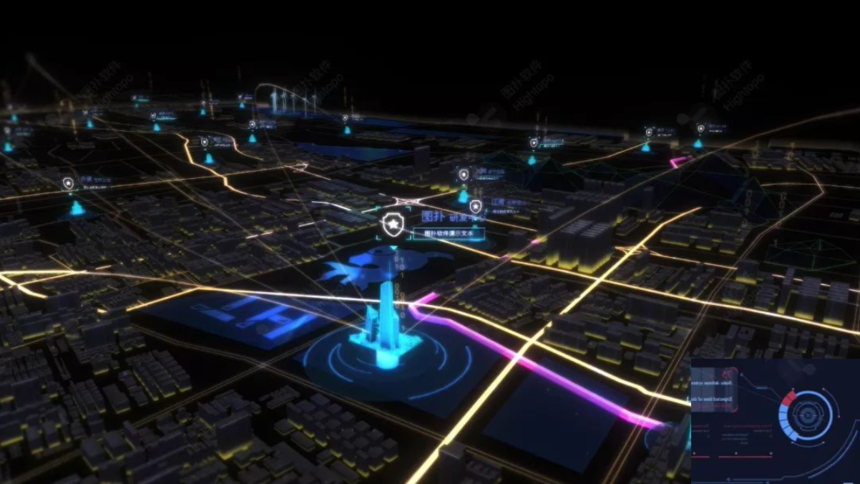

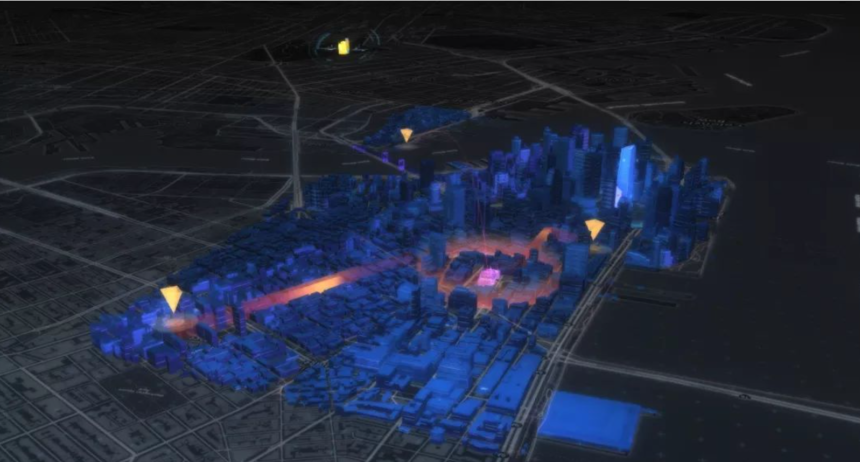

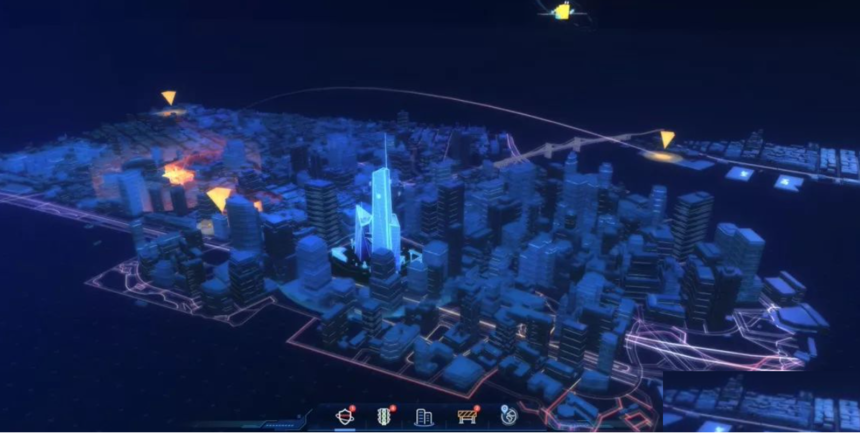

3D 城市建筑群

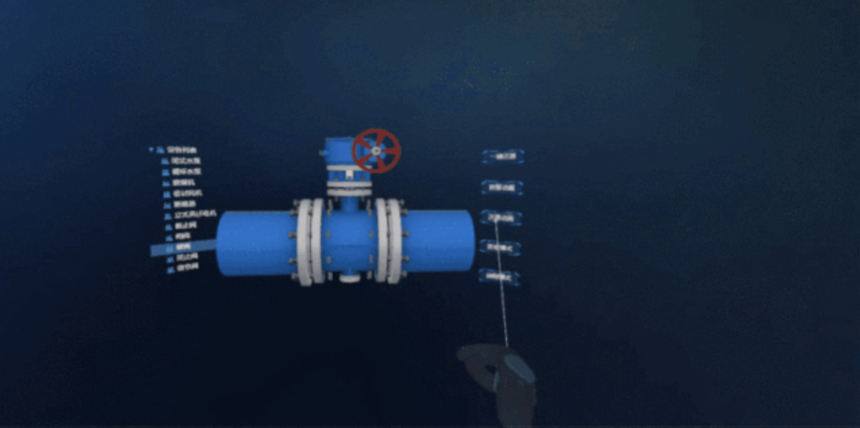

3D WebVR 虚拟现实仿真培训



中国云与三一合作的在挖机散点图在《智造将来 第一季》登陆央视后,2019 年中国云合作伙伴又有多个项目登陆央视 CCTV1CCTV2 CCTV9 等电视节目:

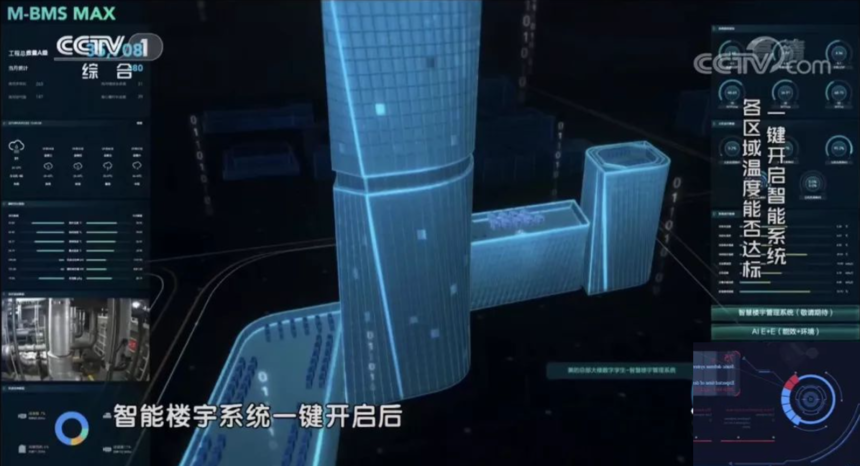

智能大厦管理系统IBMS

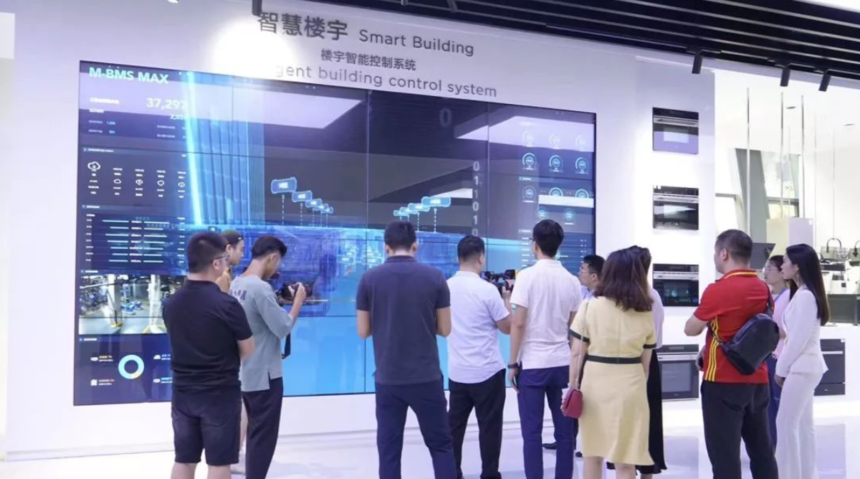

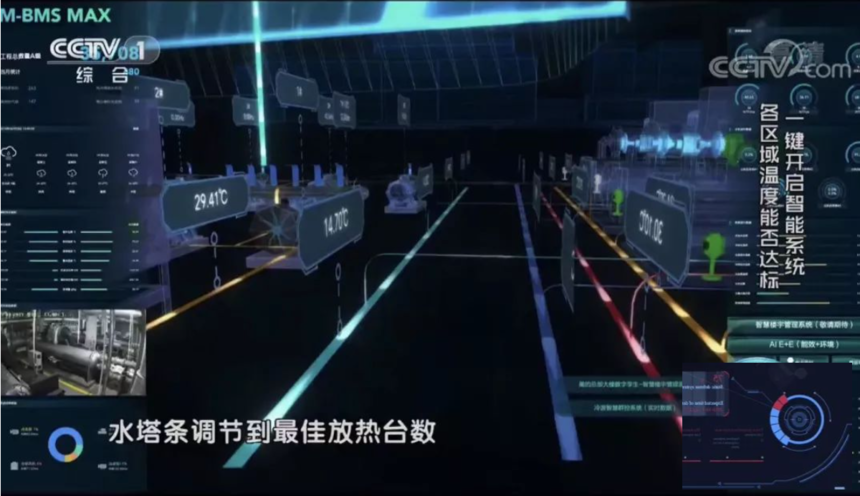

中国云技术与美的合作的智慧楼宇管理系统(M-BMS),登陆 CCTV1 的《机智过人 第三季》智能温控系统一键遥控 ,一年四季温度如春。美的中央空调携同中国建筑科学研究院建筑环境与节能研究院的副主任魏峥博士一起见证大型公共建筑制冷能效提升30%的目标的节能测试。系统针对楼宇设备打造的自动化管理平台,采用最先进的技术、全新的软件架构和专利功能,通过优化楼宇的控制从而优化空调能效和健康舒适运行效果,更好的进行设备控制,实现楼宇的高效、舒适、节能和健康环保的理念。



美的智慧楼宇管理系统(M-BMS)系统还包含空调通风、照明、给排水、电梯等系统,能实现远程楼宇自动化操作,针对不同形式的暖通系统机房,提供丰富的智能控制逻辑,通过监测系统状态及能耗,进行节能优化控制,实现建筑舒适度提升20%以上,用电量减少30%以上,设备管理人员减少50%以上。对楼宇物业的工作人员来说,他们不用再驻守中控室,通过手机便可实现在远程自如掌握大楼的通风、空调、供暖、照明等系统的运行状态。在当前疫情高发的特殊时期,美的M-BMS系统可以实现自动全新风+无接触控制,通过一键开启全楼宇健康新风模式实现空调通风系统的健康安全运行,从而改善室内空气品质,防止病毒在办公区域传播,最大限度保护人们的身体健康,保障生产、工作和生活的正常秩序。



智慧工厂智能制造

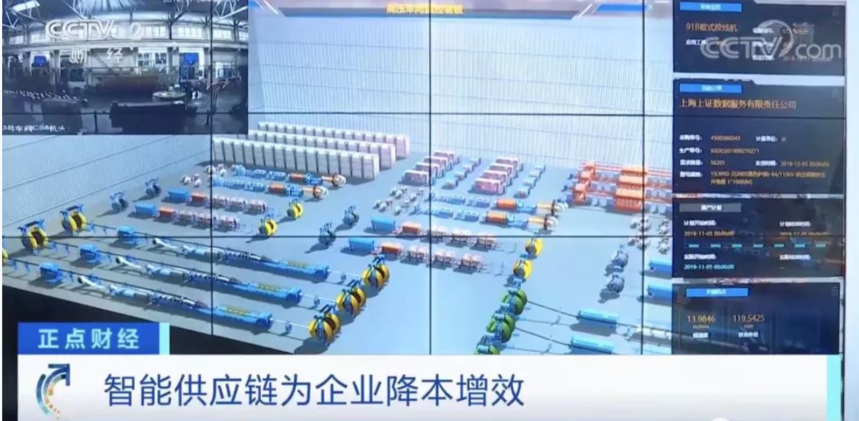

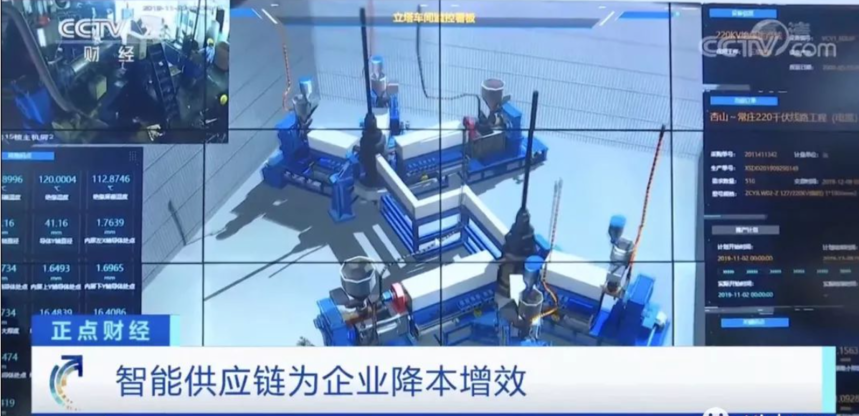

中国云技术 与上海程析合作的透明工厂 MES (Manufacturing Execution System 制造企业生产过程执行管理系统)项目,登陆 CCTV2 的《正点财经节目》,智能供应链为企业降本增效,助力国网智慧供应链,为打造智能工厂树立行业新高度。2020年,国家电网有限公司积极落实中央在现代供应链领域培育新动能的决策部署,打造现代智慧供应链,秉承开放、共享、合作、共赢理念,启动开展了电工装备智慧物联平台(EIP)建设。平台建设在相关政府部门指导下,基于互联网和物联网技术,实现电网企业、电工装备制造商、第三方服务机构互联互通和信息共享,打造透明工厂,通过开放共享,推动金融服务快速便捷融入实体经济,引领电工装备产业升级,推动产业创新发展,提升电工装备行业智能制造水平。




高炉炼铁工业组态

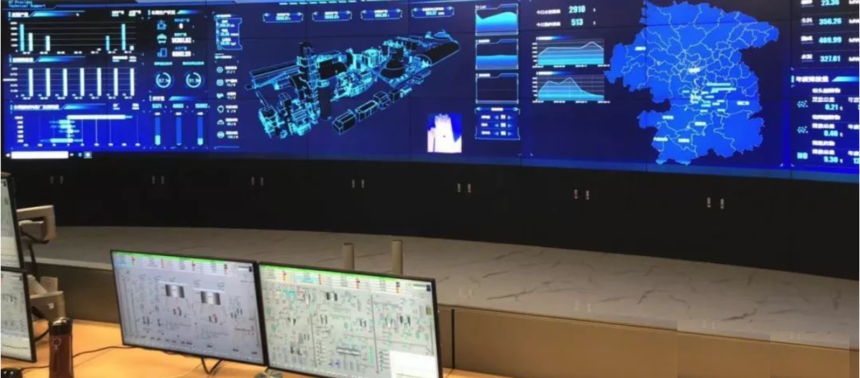

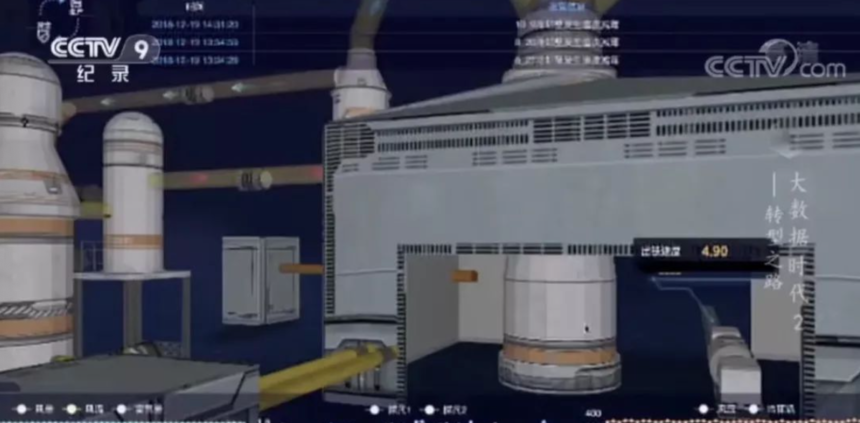

中国云技术与东方国信在高炉炼铁工业组态领域合作的项目登陆 CCTV9 纪录频道》。72日,由工业和信息化部与中央广播电视总台联合出品的中国首部大数据产业题材纪录片《大数据时代》第2集播出,报道了东方国信工业互联网平台炼铁大数据实现高炉数字化改造的卓越贡献。传统工业企业数字化转型是工业转型升级的一个重要议题。虽然我国钢铁业产量已连续多年位居世界首位,但仍走在由大到强的发展阶段。东方国信全资子公司北科亿力一直致力于炼铁传感器、物联网、工业模型软件、专家系统、企业级炼铁大数据平台以及行业级工业互联网平台整体解决方案的研发和推广。目前已完成国内260座高炉的数字化和智能化落地,并推动炼铁大数据平台在俄罗斯、越南、伊朗、印尼等一带一路国家钢铁企业中应用,单座高炉年降本增效超2400万元/年,实现了大数据、机理模型、人工智能和传统制造业的深度融合,是智能+工业的典型应用。


工业设备远程运维

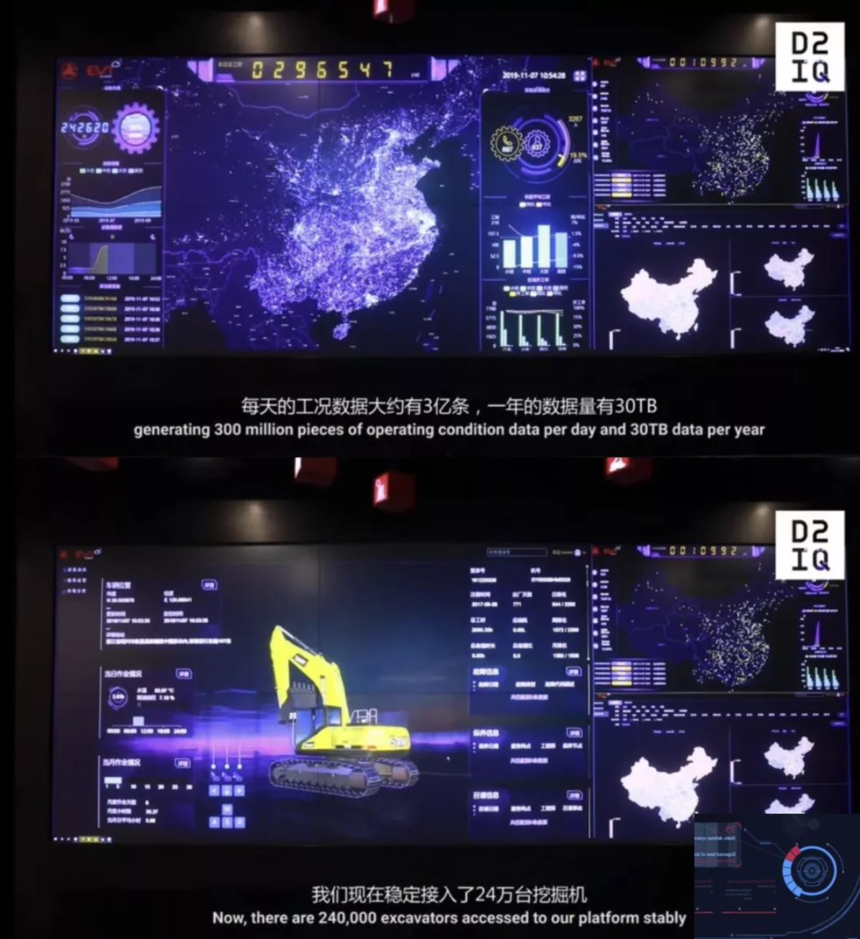

2020 年中国云技术与和三一的合作,从宏观全局挖机散点图,逐步深入到单台挖机的信息运维监控,现在已稳定接入 24 万台挖掘机,每天的工况数据达到 3 亿条,一年数据量高达 30TB,设计风格也进一步让工业走向科幻效果,DC/OS案例《D2iQ助力三一重工洞察海量工业大数据,实现工业物联网转型》介绍了DC/OS如何助力三一重工实现工业互联网工业大数据战略。

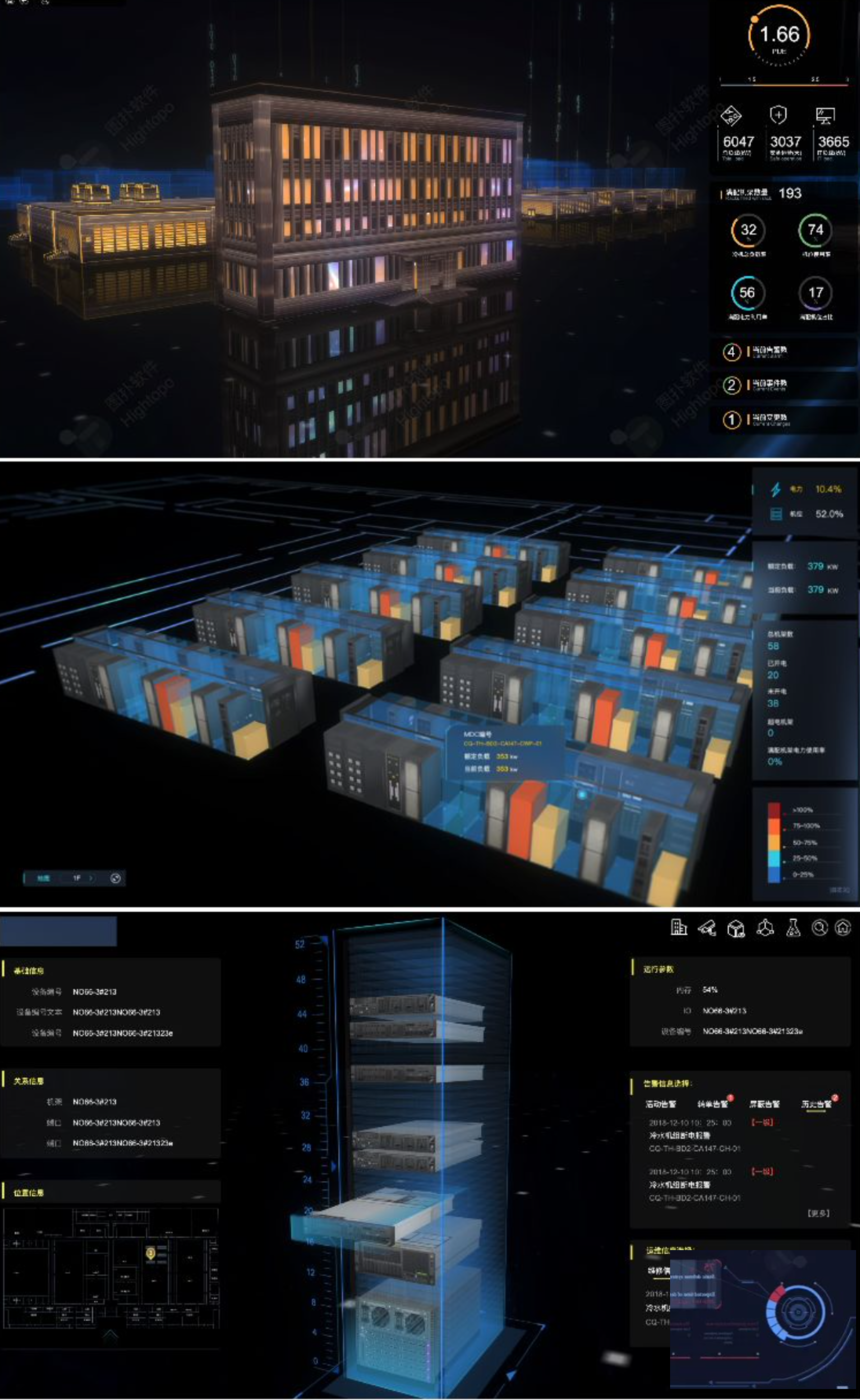

数据中心可视化系统


2020 年中国云技术努力打造有图扑特色的 3D 数据中心可视化系统,成功实施了更多数据中心项目。


智慧交通桥隧

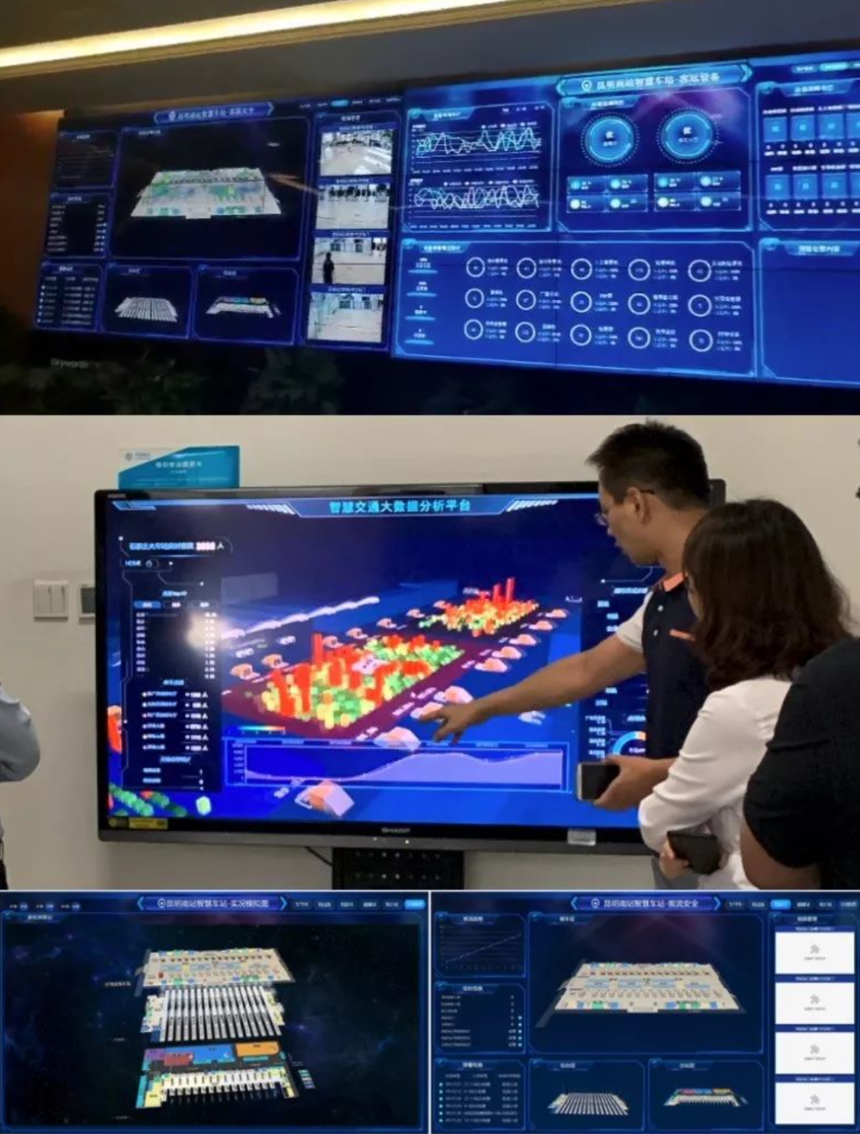

2020 中国云技术与合作伙伴成功实施了更多的动车站、地铁站和高速隧道等道桥隧领域的 3D 可视化系统

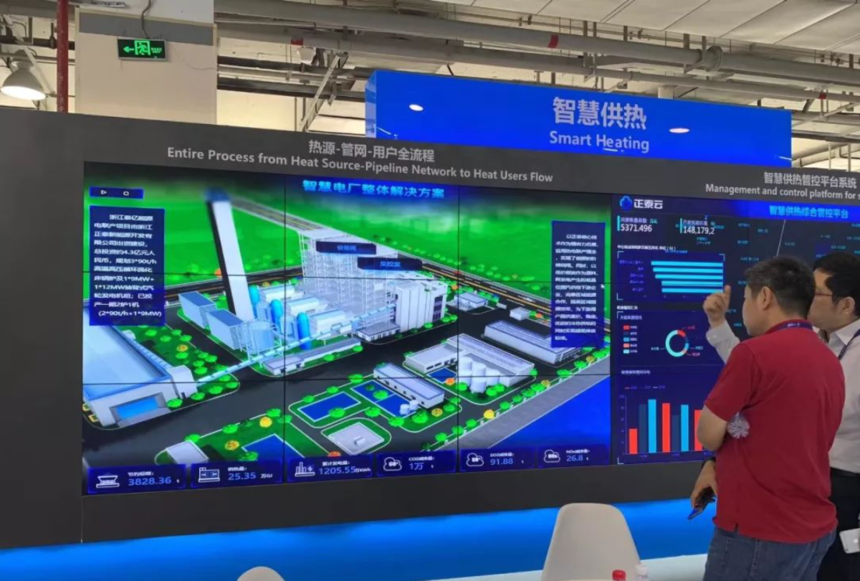

展会展览大屏

国际工业与能源物联网创新发展大会

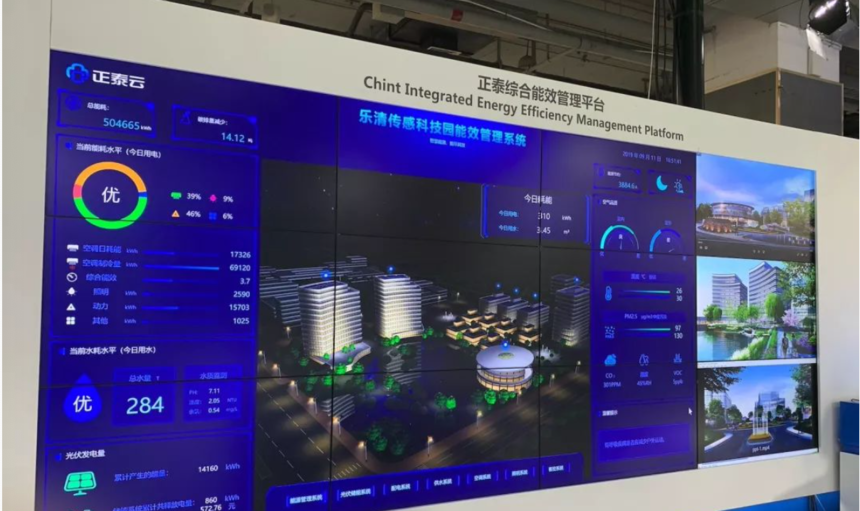

2020 年时值正泰成立35周年之际,中国云技术与正泰集团合作了大屏展示于九月的《国际工业与能源物联网创新发展大会》,当前以大数据、云计算、人工智能、物联网、5G等为代表的新一代信息技术方兴未艾。积极推动信息技术与实体经济融合,加快制造业转型升级,大力发展新兴产业,是实现经济高质量发展的必由之路。此次大会以智慧能源、物联世界为主题,探索物联网技术与工业能源的深度融合,很有意义。与此同时,一场黑科技元素满满的物联网应用和产品展览展示在温州国际会展中心拉开序幕。展会面积达到7000平方米,分设正泰云、智慧新能源、智慧电力、智慧工业、智能制造、智慧城市、智慧家居、新材料新技术新动能、联通展区、电信展区、移动展区、铁塔展区等12个主题展区。

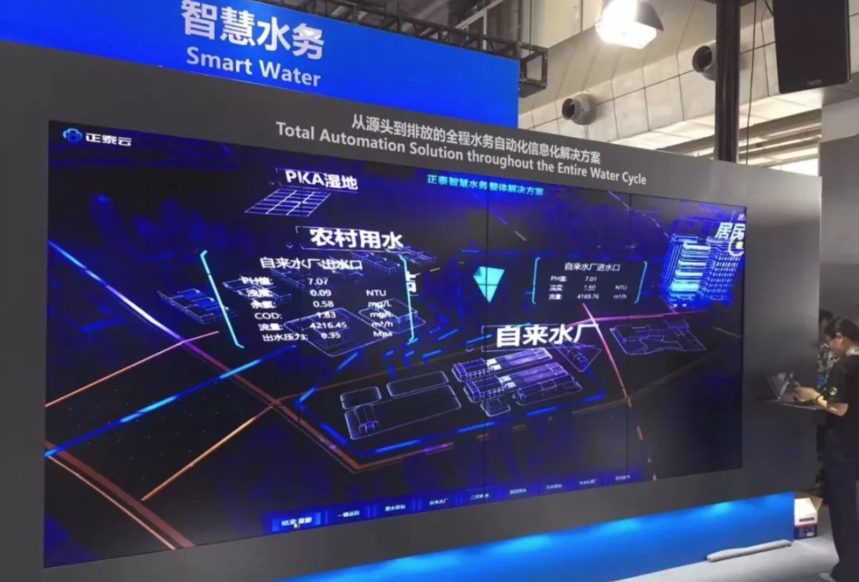

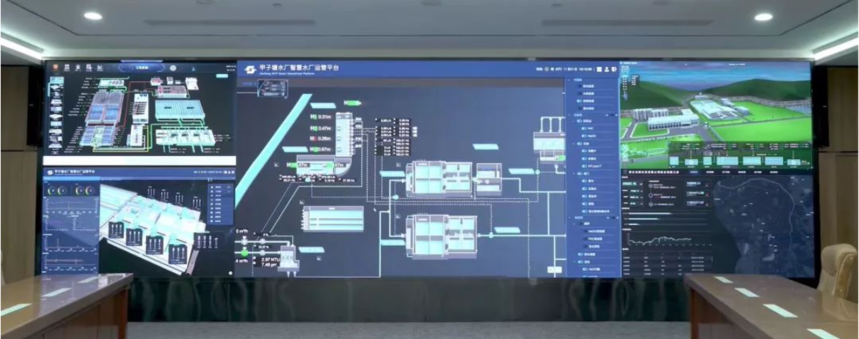

智慧水务领域

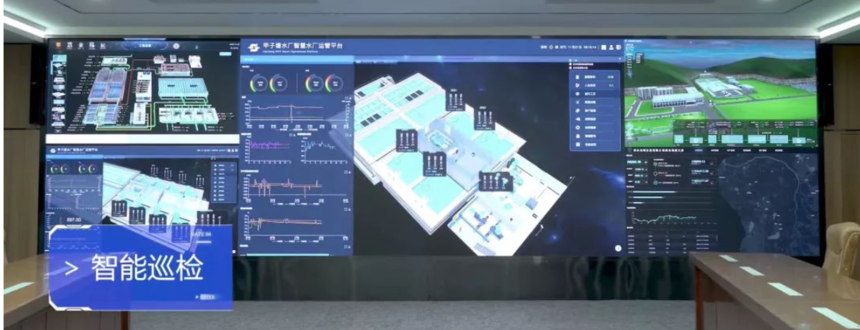

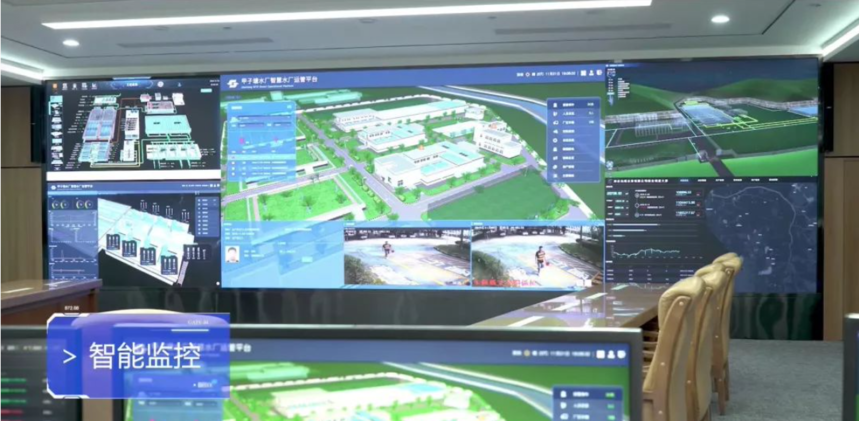

智慧水务领域中国云基于 HTML5  Canvas 2D WebGL 3D 可视化技术,将 HT 成功应用于《深水光明水务公司的智慧水务系统》,加快了智慧水务建设步伐,对传统水厂进行智慧化改造,建立全流程自动化控制、运维数字化管理、资产全生命周期管理、一体化安全管控的智慧水厂。2019年,光明区供水总量达1.23亿立方米,同比上升7. 52%;售水量1.12亿立方米,同比上升8.01%;出厂水、管网水水质合格率达100%2019年,深水光明水务公司在推进智慧水务建设的过程中,重点实施智慧水厂建设。在甲子塘水厂和光明水厂先后完成了智慧水厂硬件安装调优、自控调试、安防联动调试、智能算法实验、智慧平台联调等一系列工作,初步实现了水厂的自动化、智能化运行和数字化管理,水厂运营更加安全、优质和高效,努力打造智慧水务样板。





中国云技术与伙伴合作的智慧排水综合管控平台,也成功实施于《义乌水务集团排水公司》。排水公司立足义乌市污水治理实际,创新污水治理模式,建立金华市首个城乡一体化的智慧排水综合管控平台,对污水收集、输送、处理、中水回用等各环节进行智能化管控。实现一个平台综合管控污水厂、泵站、配套管网、在线监测点、源头监管、内河水系激活等排水要素,实时查看液位、水质、设施运行、事件上报处理等情况,达到污水系统信息化管理、智能化管控、高效化运维目标。

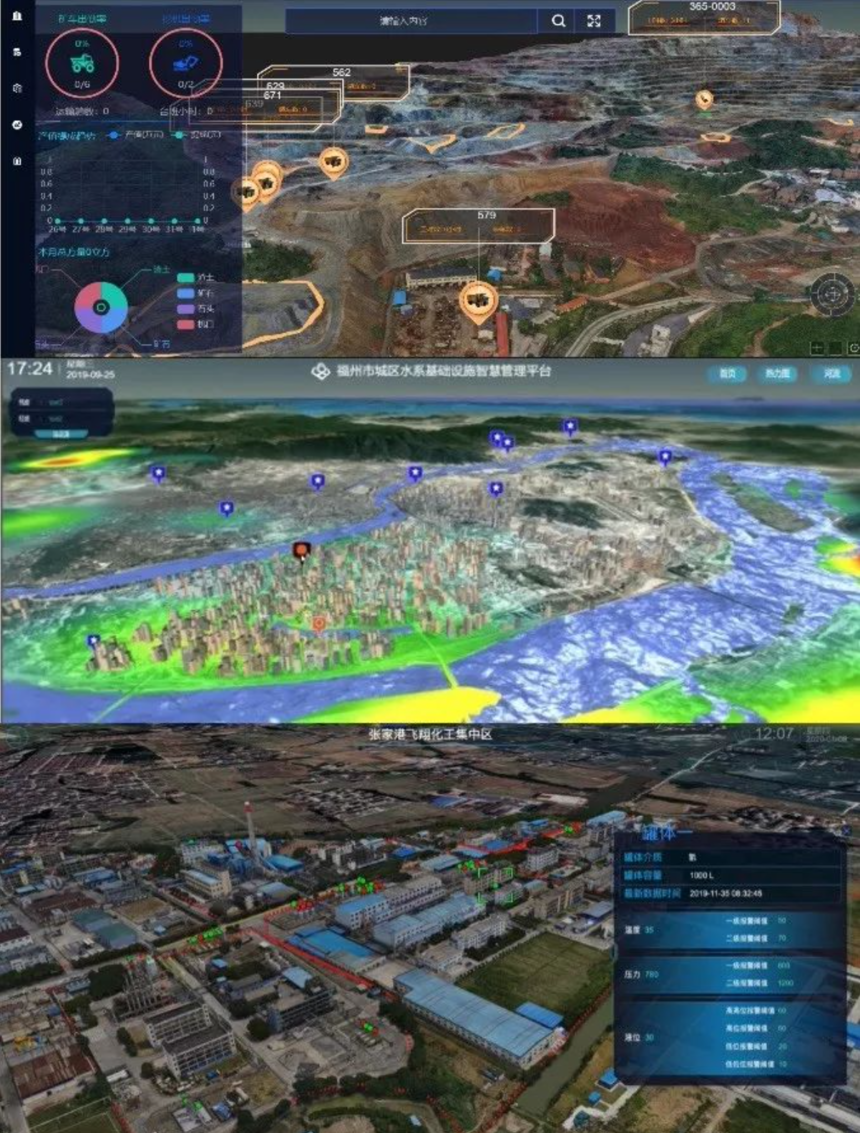

Web 3D GIS

2020 年中国云技术增强了基于 WebGL 3D GIS 技术在水利、化工和矿山等领域的实施应用,在传统建模基础上引入了航拍的倾斜摄影3D建模方案,解决了如化工园区、矿山这种场景面积大,传统 3dsmax maya 之类工具手工实景建模工作量巨大的问题,通过无人机航拍,加后期数据处理,无缝融合 HT 原有 3D 模型,很好的解决了宏观和微观融合一体化的需求。



中国云软件与远大合作的《飞翔化工园区安全环保应急一体化平台》获省领导肯定,系统使用最新的无人机 3D 建模和 WebGIS 技术展示园区整体一张图、动态展示卡口、边界、重大危险源的安全参数信息,作为园区安全应急指挥的重要组成部分。在安全方面,系统集成了两重点一重大、危化品车辆、事故管理、应急管理、企业安全生成全流程管理等管理系统。在环保方面,系统集成了废水污染源、烟气污染源、环境空气、地表水、LDAR、一企一档、一园一档、特征污染物因子等监测监控管理系统。在能耗方面,园区整体加装改造了智能化电表、水表、气表,实现了园区能耗的综合性管理。




智慧矿山

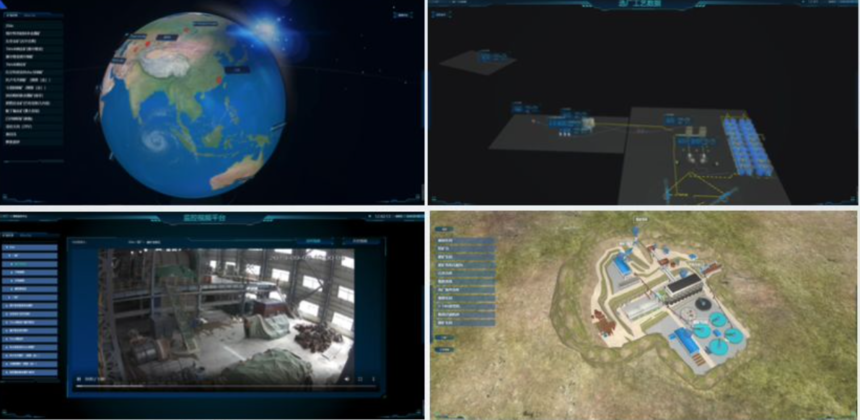

矿业领域,中国云技术与合作伙伴成功实施了紫金矿业全球多国矿山站点的 3D 可视化综合运维系统

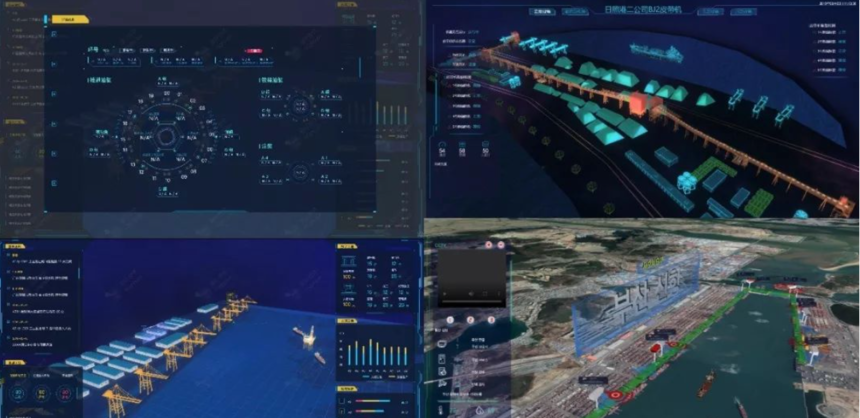

船港码头 3D 可视化监控

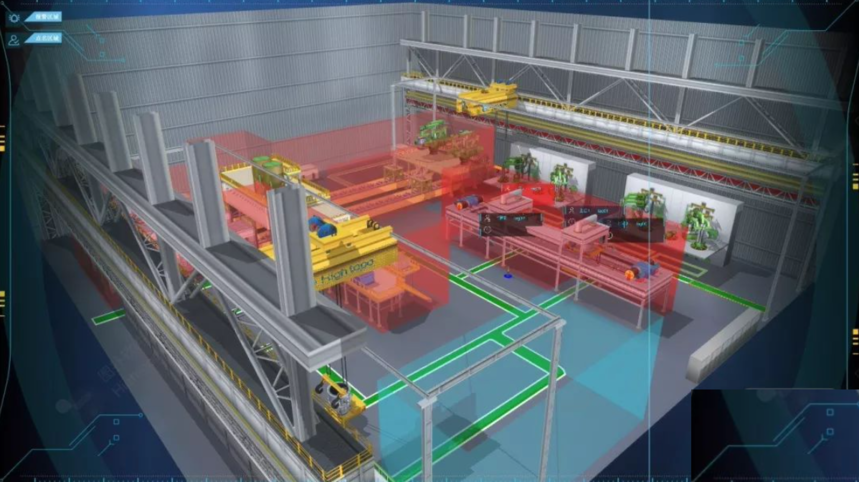

钢厂 3D 室内实时定位系统

2020年中国云更多项目落地到工业的一线工厂现场,如采用 UWB 技术的钢厂 3D 室内实时定位系统,工厂人员定位系统可对工人定位实时定位,方便监管人员随时了解定位区域内不同类型人员的实时状态,可以分区域统计人数。围栏报警,系统具备自定义围栏区域设置功能,当设置好虚拟的电子围栏后,当工人进入电子围栏立即发送报警信息到后台系统,方便工厂的管理人员第一时间了解有哪些人进入了工厂的危险区域。轨迹回放,工厂人员定位系统自动保存定位区域内不同类型人员的运动轨迹,监管人员可以通过姓名或卡号查看人员在某个时间段内的运动轨迹,运动轨迹数据保存时长可根据客户需求定制。

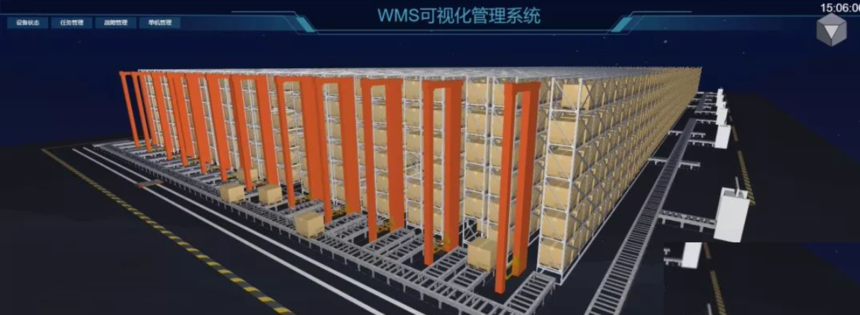

仓库管理系统 WMS


中国云与北京某设计研究院合作的 3D 可视化仓库管理系统 WMS (Warehouse Management System)




SMT 贴片机生产线

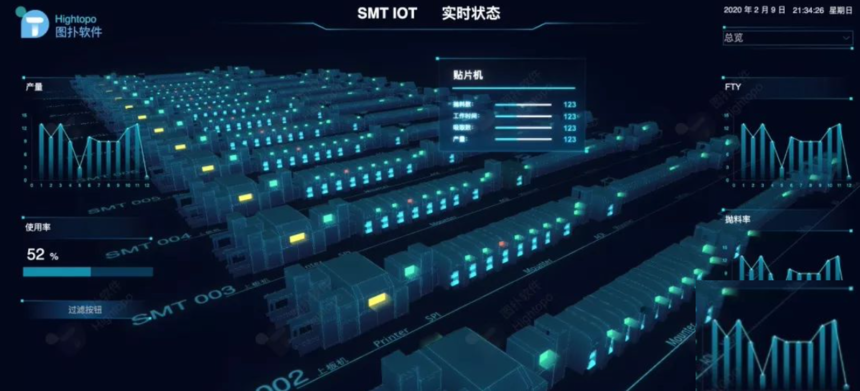

中国云实施了武汉某 SMT 贴片机生产线 3D 可视化仿真运维系统


水泥厂生产流水线


中国云设计实施了某水泥厂生产流水线 3D 大屏监控系统

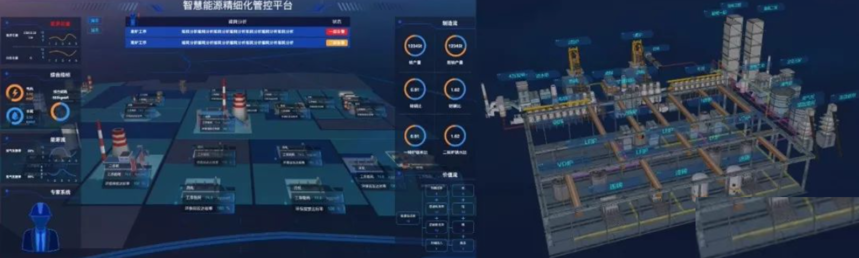

智慧能源


中国云技术在智慧能源精细化管控平台的 3D 可视化应用


北京软博会-数字孪生


中国云在北京软博会上展示的数字孪生 WebVR 3D 虚拟工厂体验

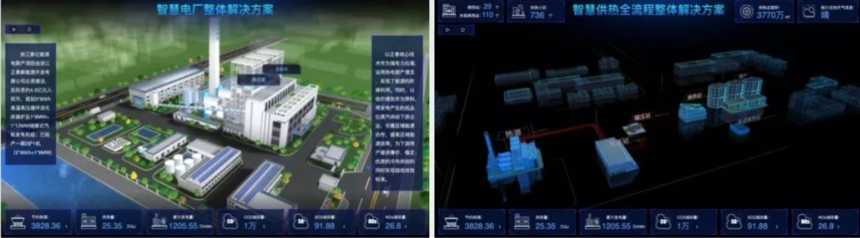

电力领域


在电力领域,2020年中国云软件参与的《国网上海虚拟电厂》系统投入试运行。125日,国网上海市电力公司组织开展迎峰度冬需求响应暨虚拟电厂运营项目试点工作,共有226个客户8.7万千瓦负荷资源从单纯的用电客户变为一个个潜力巨大的虚拟电厂,直接参与大电网的调度,推动城市用能更高效、更经济。本次虚拟电厂电力负荷交易和调配均通过国网上海电力虚拟电厂运营体系完成,标志着该体系投入试运行。



泛在电力物联网

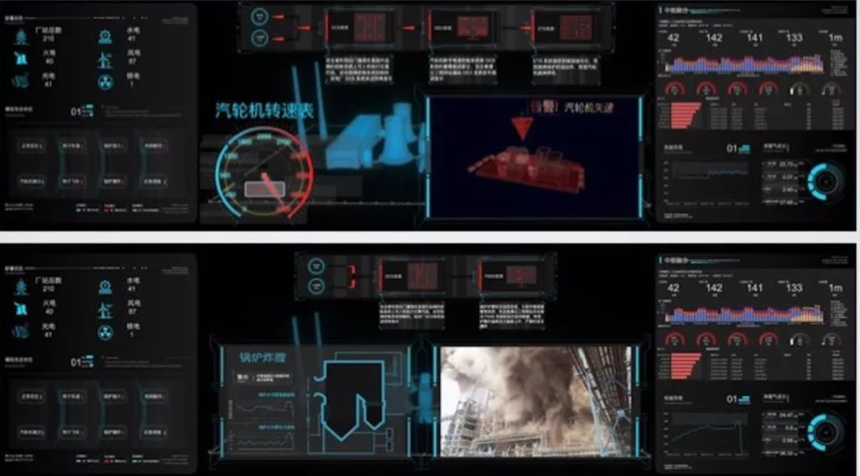

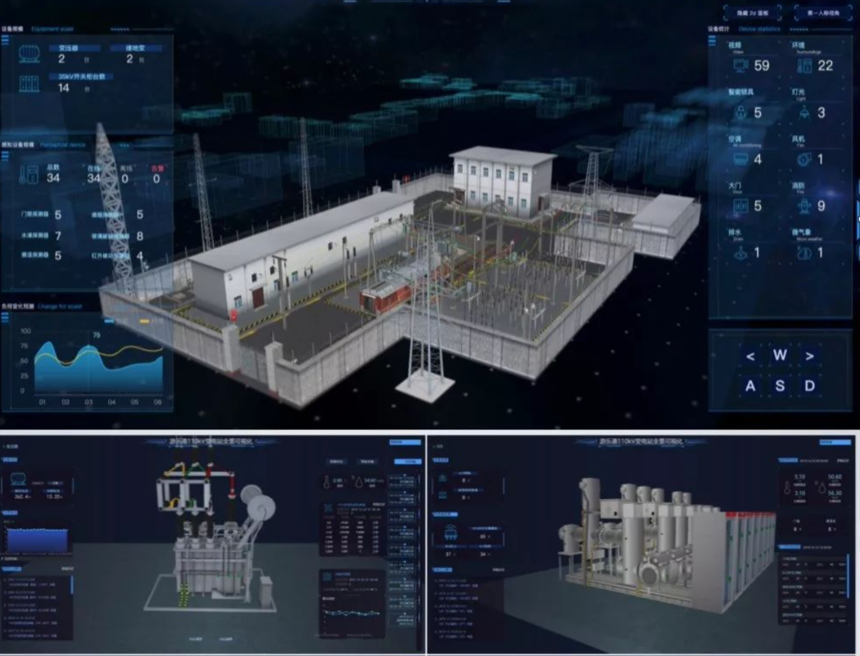

云上电力物联网的概念在 2020 年也开始实现了各种落地的应用。泛在电力物联网,就是围绕电力系统各环节,充分应用移动互联、人工智能等现代信息技术、先进通信技术,实现电力系统各环节万物互联、人机交互,具有状态全面感知、信息高效处理、应用便捷灵活特征的智慧服务系统,包含感知层、网络层、平台层、应用层四层结构。国网公司做出两个阶段的战略安排:到2021年初步建成泛在电力物联网,基本实现业务协同和数据贯通,初步实现统一物联管理,各级智慧能源综合服务平台具备基本功能,支撑电网业务与新兴业务发展。到2024年建成泛在电力物联网,全面实现业务协同、数据贯通和统一物联管理,公司级智慧能源综合服务平台具备强大功能,全面形成共建共治共享的能源互联网生态圈。2020 年中国云成功实施了多个城市的数字孪生泛在变电站 3D 可视化监控运维项目


设计实施了某电力监控系统网络安全态势感大屏项目

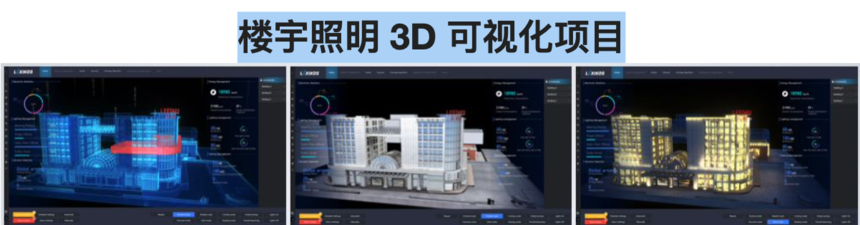

智慧园区&智能楼宇

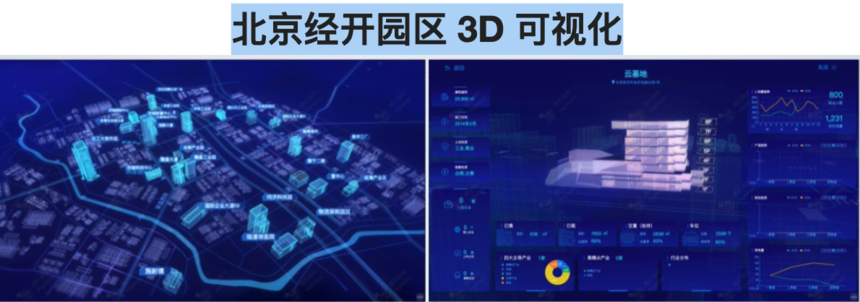

智慧园区和智能楼宇方面,2020 年中国云在设计上,更多采用了极简线框模式渲染出科技感风格,这样的设计能减少实施成本,有利于 Web 浏览器的呈现性能,同时能减少不必要信息的干扰,如 《基于 HTML5 WebGL 楼宇自控 3D 可视化监控》所言 HT 这种轻量化的方式比传统 BIM 方案更直观、实用、还漂亮!

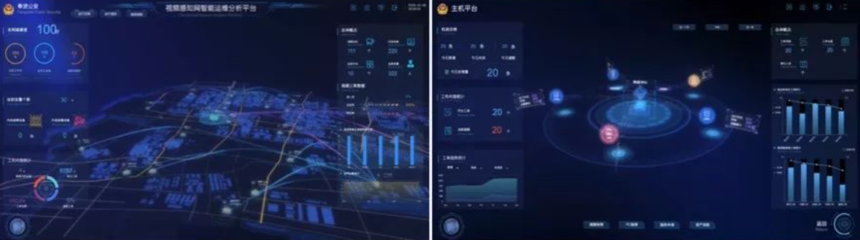

公安智能运维系统







新型冠状病毒肺炎



3D 可视化温控系统
